Omvormers aansturen met de Power Control Module
September 2014

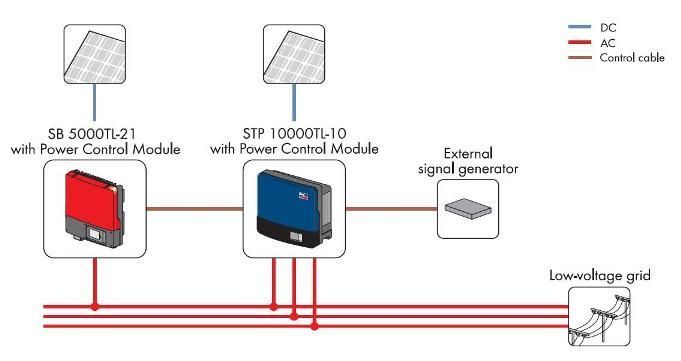

1. Werking van de Power Control Module
De Power Control Module kan het actief vermogen van een omvormer verminderen. Het actief vermogen van deze omvormers moet enkel aangestuurd worden indien nodig, dus wanneer de grens van de netaansluiting bereikt zal worden. De Power Control Module kan het vermogen van de omvormer dynamisch aansturen in stappen 0-30-60-100%.
Deze module moet als optie ingebouwd worden in elke omvormer die moet aangestuurd worden, dit tot een maximaal aantal van 5 omvormers. Om aan de grenswaarde van de netaansluiting te voldoen is het meestal voldoende om één of enkele omvormers aan te sturen.
Wanneer de Power Control Module zal worden aangesproken dan komt er een melding van Sunny Portal, het monitoringportaal.
In geval dat meer dan 5 omvormers dynamisch moeten aangestuurd worden, dan biedt SMA ook oplossingen met de Power Reducer Box en Sunny WebBox.
Meer PV dan de hoofdaansluiting van 3 x 80A
| Type omvormer | Max. uitgangs-vermogen | Max. uitgangs- stroom per fase | Aantal omvormers die volvermogen kunnen produceren (zonder PCM) | Max. stroom / fase door extra omvormers (via PCM) | Max. vermogen d.m.v. deze omvormers (5 extra met PCM) |
|---|---|---|---|---|---|
| STP 15000TL(EE)-10 | 15000W | 21,8A | 3 | 14,7 | 120kW |
| STP 17000TL-10 | 17000W | 24,6A | 3 | 6,0A | 136kW |
| STP 20000TLEE STP 20000TL-30 | 20000W | 29,0A | 2 | 22,0A | 140kW |
| STP 25000TL-30 | 25000W | 36,2A | 2 | 7,5A | 175kW |
2. Compatibele SMA omvormers aansturen met de Power Control Module
Sunny Boy en Sunny Tripower omvormers kunnen het actief vermogen verminderen door aansturing met de Power Control Module. Afhankelijk van het type omvormer moet de keuze gemaakt worden van de optioneel in te bouwen Power Control Module.
SMA omvormers compatibel met de Power Control Module PWCBRD-10 :
SMA omvormers compatibel met de Power Control Module PCONTROLMOD :
Sunny Boy 2500/3000TLST-21
Sunny Tripower 8/10/12/15/17000TL-10
Sunny Tripower 15/20000TLEE-10
3. Het aansturen van de Power Control Module
Aansturing van de PCM door sensoren en PLC
Stroomtransformatoren meten de stroom bij de netaansluiting, een PLC stuurt digitale signalen naar de PCM. Het voordeel van dit systeem is dat de omvormer steeds actief blijft (ook bij 0% is dat mogelijk). Dit meet- en stuursysteem heeft geen invloed op de levensduur van de omvormer, ook niet op de ingebouwde relais. Wanneer het meetsysteem ziet dat een verbruiker terug wordt ingeschakeld, en er dus meer vermogen naar het net kan gevoed worden, zal de Power Control Module worden aangestuurd om de vermogensbeperking van de extra omvormer(s) op te heffen.
Welk materiaal is nodig voor aansturing van de PCM door sensoren en PLC
SMA omvormers die de compatibel zijn met het optioneel toebehoren Power Control Module
SMA Power Control Module
Stroomtransformatoren, meting van de stroom aan de netaansluiting*
PLC (Programmable Logic Controller), bevat een programma om de PCM aan te sturen*
Installatiebewaking optioneel mogelijk via gratis online portaal, Sunny Portal
*Worden niet door SMA geproduceerd
Totaaloplossing met FuseGuard
Op vraag van SMA heeft het installatie bedrijf ProfiNRG een kant en klare PLC oplossing ontworpen om de Power Control Module aan te sturen.
Totaaloplossing met relais
Er is ook een oplossing mogelijk met relais.
Meer informatie over de totaaloplossing met relais
